展臺設計——施工圖知識

隨著展廳設計流程的不斷完善，最初的設計師手繪圖紙現在以繪圖軟件AutoCAD等技術來代替，CAD技術既能縮短設計周期又能提高圖紙的質量和施工效益。

　　一般來說，施工圖是給施工人員看的，因為施工人員要根據設計圖紙來施工，一般業主只看平面布置圖、平面規劃圖和效果圖，所以展臺設計施工圖紙這塊很重要，一點小細節也不可忽視，要不然現場施工做出來的效果可能有偏差，以免造成不必要的麻煩和損失。

　　完整的展廳施工圖基本包括：平面圖、立面圖、剖面圖（節點大樣圖）；細節還包括封面、圖紙目錄、設計說明、裝修說明、材料列表等。

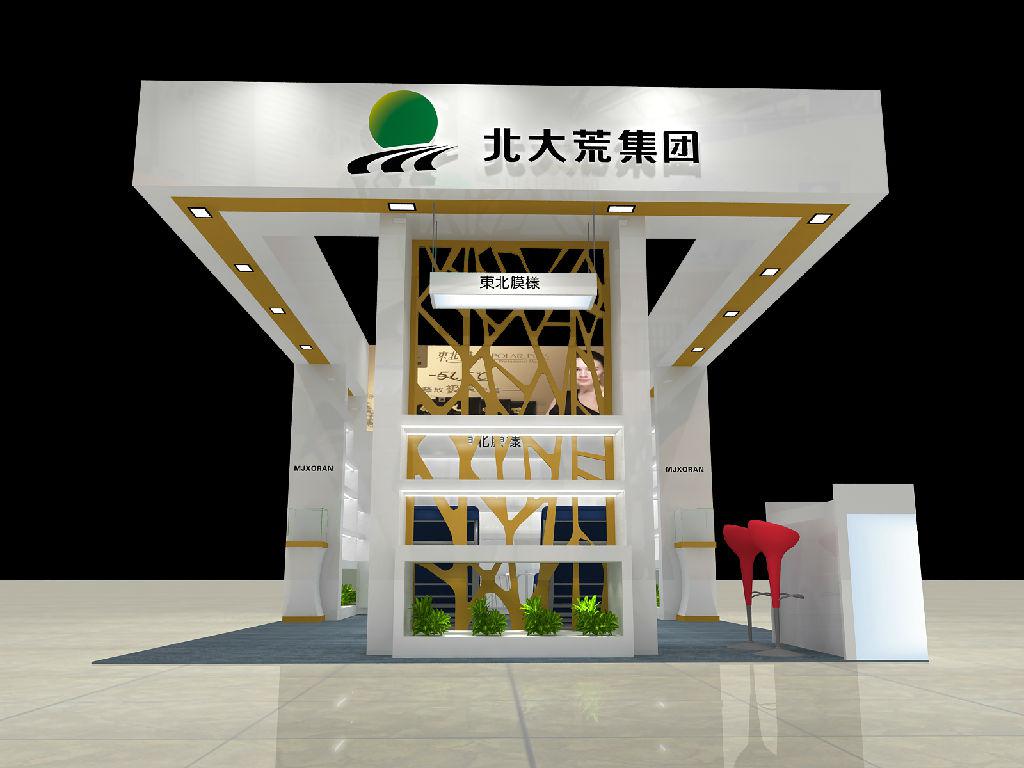

展臺設計——施工圖知識(圖1)

　　展廳施工圖注意事項：

　　1、平面圖或結構圖不要遺漏任何需要繪制的細節；

　　2、要注意現場原始情況，注意消防栓、電箱和水管位子，以便設計是避開或隱形設計等；

　　3、展廳施工剖面圖和立面圖上內容盡量詳細，標高不要缺少等；

　　4、節點詳圖不要少或表達不清的地方；

　　5、樓梯間的樓梯不要把方向畫反，樓梯間尺寸要求要符合設計規范；

　　6、注意虛實線條的運用和結合；

　　7、設計說明和建筑設計說明內容要詳細，要有針對性；

　　8、總尺寸和分尺寸要標注清楚，不能漏標；

　　9、材料要在對應的地方標注清楚明白；

　　10、消防逃生圖、應急照明、安全指示、噴淋煙感等布置圖要標注和繪制清楚；

　　11、電路圖的走線要合理，展廳內多媒體技術走線也要合理專業化等。
